發布時間：
2021-05-05 21:42:19
瀏覽次數：
1、TA15中強度鈦合金
TA15鈦合金對應俄羅斯牌號BT20，其名義成分為Ti-6.5Al-2Zr-1Mo-1V，是蘇聯于1964年研制成功的鈦合金。與TA11(Ti-8Al-1Mo-1V)相比，TA15以2Zr取代TA11中的2Al，降低了Al當量，改善了熱穩定性和熱鹽應力腐蝕傾向等使用性能。其主要的強化機制是通過α穩定元素Al的固溶強化。加入中性元素Zr和β穩定元素Mo和Ⅴ，可以改善工藝性能。該合金的Al當量為 6.58%，Mo當量為2.46%，屬于高Al當量的近α型鈦合金，所以它既具有α型鈦合金良好的熱強性和可焊性，又具有接近于α-β型鈦合金的工藝塑性。在退火狀態以α相固溶體為基體，含少量的β相(5%~7%)。TA15鈦板具有中等的室溫和高溫強度、良好的熱穩定性和焊接性能，比TC4鈦合金有更高的室溫、高溫強度和焊接性能。

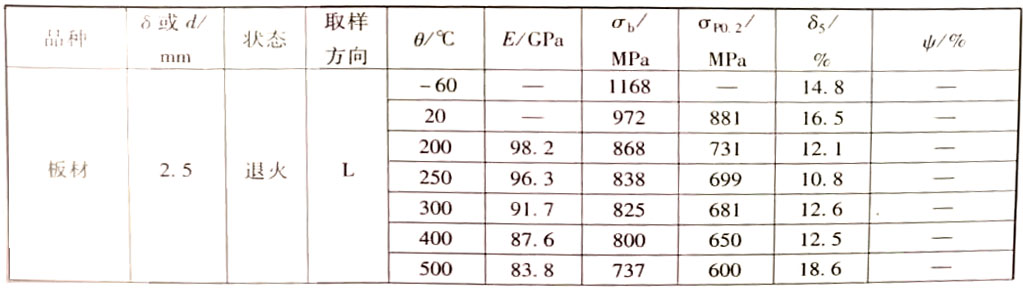

表1 TA15鈦合金板材的實測力學性能
相關鏈接
- 2022-04-01 批量定制TA15鈦板 國軍標BT20鈦合金板
- 2022-03-27 航空用TA15鈦合金板棒材深孔鉆削試驗研究
- 2022-03-22 航空用TC4/TA15鈦合金板超塑性成形數控漸進成形等先進成形工藝及工業應用
- 2022-03-08 利泰金屬定制標準為ASTMB348 牌號為TC4/Gr5鈦合金葉輪片 φ560*198mm
- 2022-01-24 利泰金屬定制航空航天用高硬度耐蝕性TC4鈦板 TA15鈦板
- 2022-01-15 TC4/TA9/TA15鈦及鈦合金板材國家該標準GB/T 3621-2007
- 2021-12-24 TA15鈦板生產廠家談鈦及鈦合金焊接工藝與特性
- 2021-10-30 利泰金屬定制航空用TA15鈦合金葉輪
- 2021-10-25 寶雞TA15鈦板生產廠家談冷軋鈦板表面缺陷識別與控制方法
- 2021-09-09 TA15鈦合金棒材的亮斑缺陷與非脆性偏析
