超聲空化耦合微磨粒協同改性TC17鈦合金表面強化機理研究，構建非均質成核與空泡演變理論模型，揭示超聲頻率對空泡動力學表面形貌顯微硬度及殘余壓應力的調控規律

1、引言

現代航空發動機對推重比、熱效率和壽命提出了更高要求[1,2]。作為發動機的關鍵構件，葉片的表面質量和力學性能直接影響發動機的運行效率與安全性。研究表明，疲勞是葉片失效的主要形式，占零部件故障比例超過50%[3]，同時表面粗糙度由10.16μm降低到0.76μm可使渦輪泵效率提升2.5%[4]。由此可見,表面特性對整體性能具有顯著影響。因此，實現葉片表面質量與力學性能的同步提升對航空發動機具有重要意義。

TC17鈦合金因其高比強度、優良的高溫性能和良好的疲勞特性,被廣泛應用于航空發動機的壓氣機盤和葉片等關鍵部件,是目前應用最廣的高性能鈦合金之一[5-7]。付航等[8]對比了TC4、TC11與TC17三種鈦合金制成的葉片并進行了力學性能分析，結果表明TC17在高溫條件下性能尤為優異，在550°C時抗拉強度可達約1180MPa,蠕變變形率小于0.2%,疲勞壽命較其他型號提高約15%。盡管如此,傳統的表面改性方法(機械拋光、噴丸、激光等)在改善表面質量與同時強化力學性能方面常常難以兼顧[9-11],這限制了它們在高性能葉片中的應用推廣。超聲空化的次級效應具有改變材料表面微納結構的能力[12-15],并且空化噴丸技術可以改善零件表面狀態并延長疲勞壽命[16]。Soyama和Korsunsky綜述了空化噴丸和其他表面噴丸方式,其重要的結論是空化噴丸后的表面質量優于其他噴丸方式[17]。葉林征等[18]對AZ31B鎂合金的超聲空化改性試驗也證實了空化作用在表面強化與晶粒細化上的有效性。綜上,超聲空化改性具備實現表面質量和力學性能協同提升的潛力。

Chuai等的研究揭示了微磨粒能夠顯著促進空化效應[19],而Fu等進一步發現,超聲空化與微磨粒的協同作用較單一超聲空化可引發更為劇烈的表面微納結構變化[20]。葛江勤團隊的研究成果表明超聲空化效應可以對固體顆粒有效引導[21]。Chen等[22]則從流體域角度出發,研究了超聲空化作用下氣泡演化對微磨粒的影響,結果表明微磨粒在空化過程中能夠獲得動能。在氣泡塌陷過程中形成的微射流與沖擊波可驅動微米級磨粒對材料表面產生沖擊與切削,從而實現表面微納結構的有效重構,進而調控材料的表面性能。相較于傳統改性手段,該技術具備無接觸加工、適應復雜形貌、綠色環保等優勢,尤其契合于航空發動機鈦合金葉片的復雜表面改性需求。由此可見,超聲空化微磨粒協同改性不僅在機理上具有研究價值,也在應用層面展現出廣闊前景。

基于此,本文構建了空化氣泡非均質成核速率預測模型,并建立了考慮微磨粒擾動效應的空泡演變模型。在此基礎上,搭建了超聲空化微磨粒協同改性試驗平臺,開展了空泡云高速攝影與TC17鈦合金表面改性試驗。通過理論建模與實驗研究結合,揭示超聲空化微磨粒協同作用下的氣泡演化規律與表面改性機理,為實現TC17鈦合金葉片表面質量與力學性能的協同提升提供系統的理論支撐與實驗依據。

2、理論模型構建

超聲空化強度和表面改性效果密切相關[23],自Rayleigh在理想不可壓縮流體中建立球形空泡動力學模型以來, Plesset又進一步引入氣泡內部氣體效應,并考慮表面張力與液體黏性,發展形成了經典的R-P方程。該方程已成為描述超聲空化過程的核心理論模型。超聲空化可視為氣泡壁面的徑向運動過程,其動力學行為由氣泡內外壓差及能量守恒所決定,可由控制方程(1)表示。

在不可壓縮流體域內,基于等溫狀態方程,氣泡內為理想氣體,同時引入絕熱條件下的能量耗散、黏性損耗及聲輻射阻尼,構建了氣泡球心固定的徑向運動球形空化氣泡模型。模型還結合了重力與浮力對氣泡動力學的影響，R為空泡半徑， R 0 為初始空泡半徑(6μm), R ˙和 R ¨分別是速度和加速度,則該模型可表示為方程(2)所示。

P 0 是液體的靜壓(1.013×10^5Pa), σ是表面張力(0.076N/m), n是空泡中氣體多方指數(1),  μ是液體粘度(0.001kg/(m·s)), ρ是液體密度(1000 kg/m3),  S t 是時間t處的氣泡表面積, c是液體中的聲速(1497m/s), f是超聲波頻率,  P a 是聲壓幅值(1.3×10^5Pa)。超聲空化微磨粒流體內,空泡潰滅的次級效應導致微磨粒加速,這些移動的微磨粒會引起流體壓力場的擾動,從而影響單個空化氣泡的動態演變。在雷諾數下限中,流體力學中的Navier-Stokes方程可以簡化為Stokes方程。

其中, P表示流體中的壓力,  μ是流體的動態粘度, v是流體的速度場。當半徑為 α的粒子在粘性流體中以速度U移動時,流體在距粒子中心距離l點處的壓力分布表達式為式(4)。

考慮到模型探究微磨粒擾動對于空泡演變的影響和方程的實際意義,  cos θ取1,  P ∞ 可忽略。考慮前人的研究結合本研究中使用的顆粒大小,確定微磨粒的速度范圍為20-70m/s[20]。在超聲波作用下,微磨粒可作為氣泡的非均質成核位點,顯著降低氣泡形成的能壘,從而促進空泡生成。微磨粒誘導的成核行為可通過經典非均質成核理論模型(式5)描述。

v s 為位點特異性成核速率,定義為每單位表面積顆粒的成核位點數,基于成核概率的均勻表面性質假設,其被認為是不變的, Z是Zeldovich因子,j是分子附著到核的速率,  K b 是玻爾茲曼常數, T是絕對溫度,  ΔG是控制表面成核的能壘,  S a 為每升空化域中微磨粒的總表面積,成核率可以用來計算微磨粒對成核的影響。對于非均質成核,  ΔG通常會因為存在外部界面,如微磨粒的表面而降低。在非均質成核中,微磨粒提供的表面降低了氣泡形成的能量障礙,非均質成核的臨界功由方程(6)給出。

Δp是成核時的壓力差,即超聲波導致的局部壓力降和液體的飽和蒸汽壓之間的差值。其中,  f (θ) 為非均質成核修正因子,用于定量描述微磨粒表面潤濕性對氣泡成核能壘的降低效應。  θ是氣泡在微磨粒表面上的靜態接觸角,它可以用來計算非均質成核因子 f (θ) ,這個因子由方程(7)定義[24]。

f (θ) 反映了微磨粒表面的成核效率,它減小了臨界自由能,從而降低了成核所需的能量。接觸角越小,微磨粒表面促成核的效率越高。在實際超聲空化微磨粒體系中,成核位點數量不僅取決于單個顆粒的表面性質,還與體系中微磨粒的總表面積密切相關。考慮到微磨粒粒徑分布已通過激光粒度儀測得,其比表面積 S r 可用于表征單位質量磨粒所提供的有效成核表面積。因此,對成核模型中的總表面積 S a 進行修正,如公式(8)所示。

鑒于實驗中所使用微磨粒為同一材料,其理化性質及表面特性差異可忽略不計,在假設各磨粒成核行為具有統計一致性的前提下,對成核參數進行等效歸并處理,從而將模型(5)簡化為:

非均質成核速率 v n 與位點特定成核速率 v s 的比率可用來評估微磨粒對空化效應的影響程度,弱影響量歸結于系數a(取值為1)。

3、試驗

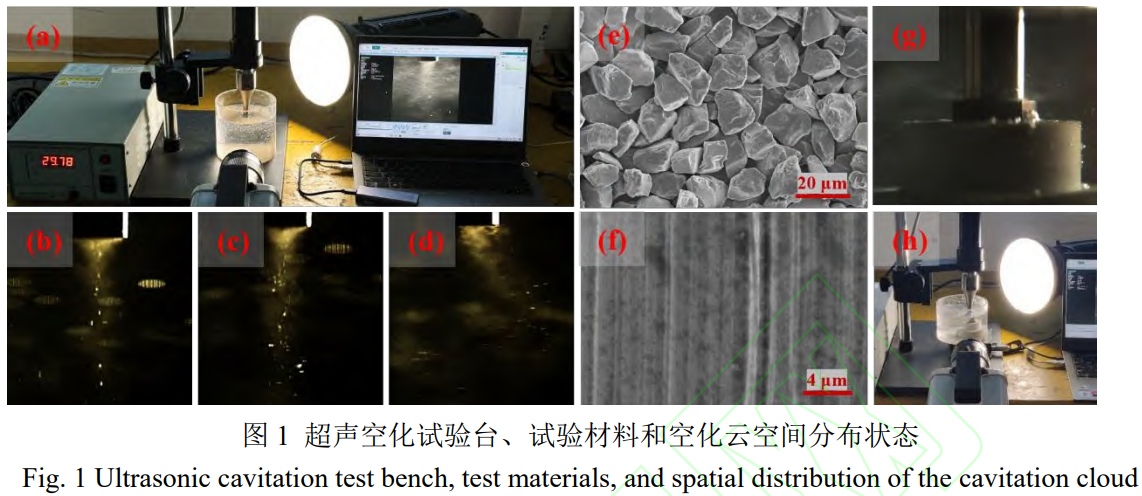

搭建了高速攝影條件下的超聲空化試驗平臺(圖1a),包括帶有頻率追蹤的超聲波發生器、換能器、變幅桿及高速攝影系統。高速攝影系統由PHOTRON高速攝影機、FF 100F2.8CA-Dreamer Macro 2全畫幅微距鏡頭及LED-150T聚光燈組成,實驗過程中幀率保持為6400Hz,以滿足對超聲空化過程中氣泡云演化與運動特征的時間分辨需求。在此基礎上,建立了超聲空化改性試驗平臺(圖1h),增設精度0.01μm的光學升降平臺及3D打印專用夾具,實現樣品的高精度定位與改性控制。材料微觀表征顯示,碳化硅微磨粒(圖1e)呈棱角狀且表面粗糙,有利于增強空化誘導的表面改性及非均質成核, TC17鈦合金表面(圖1f)保留前序加工痕跡。

開展了空泡云高速攝影觀測試驗和TC17鈦合金的超聲空化微磨粒改性試驗,超聲波功率設定為600W,輻照時間設定為20 min,靶距設定為0.25 mm,微磨粒粒徑和質量分數分別為13.4μm和0.5 wt%,選用20kHz、30kHz和40kHz的超聲頻率對TC17鈦合金進行表面改性。采用LEXTOLS5000激光共聚焦顯微鏡、SCTMC-DHV-1000顯微硬度儀和DS-21L立式X射線應力儀對TC17鈦合金原始樣品進行表面粗糙度、顯微硬度和殘余應力測試。原始樣品表面粗糙度為2.01μm，顯微硬度375.9Hv，殘余應力-249.3MPa，為后續改性效果評估提供基準。在試驗部分中，微磨粒粒徑與質量分數均保持恒定(13.4μm，0.5 wt%)，以作為受控變量，僅考察超聲頻率變化對協同改性效果的影響。

4、結果和討論

4.1空泡演變與非均質成核

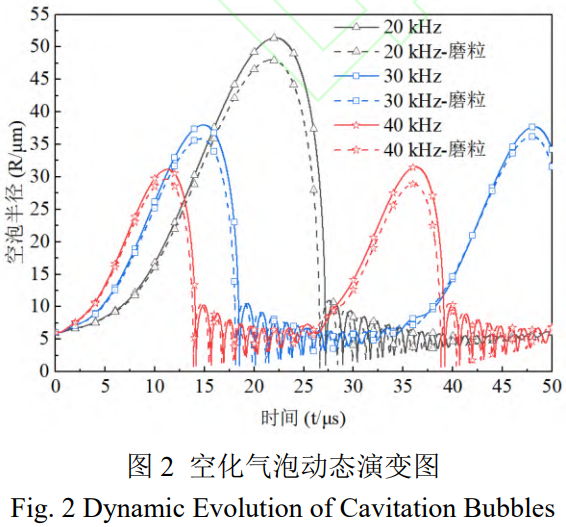

對空泡演變數學模型進行數值求解，結果如圖2所示。空泡膨脹過程可視為能量積累階段，其膨脹半徑與最終塌陷釋放的能量密切相關。在無微磨粒條件下，20kHz、30kHz和40kHz激勵下的最大空泡半徑分別為51.36μm、37.96μm和31.48μm，呈現出與超聲頻率成反比的規律。在引入微磨粒的流體域中，相應頻率下的最大空泡半徑分別減小至47.98μm、36.19μm和29.59μm。這表明微磨粒運動所引發的局部壓力擾動抑制了空泡的動態膨脹過程，從而削弱了單個氣泡在潰滅時的能量釋放。

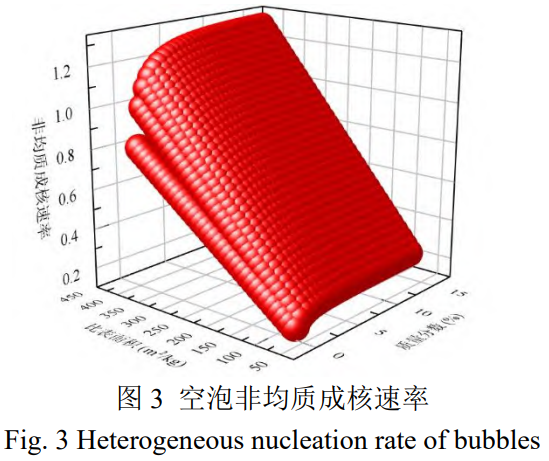

進一步分析超聲空化微磨粒流體域內的成核行為，對改進后的數學模型進行求解，結果如圖3所示。圖3所示結果為基于非均質成核理論模型的參數分析，用于定性揭示微磨粒質量分數和比表面積對空泡成核速率的影響趨勢。計算結果表明，空泡非均質成核速率與微磨粒比表面積呈正相關。隨著微磨粒質量分數的增加，成核速率表現出“快速上升-逐漸平緩”的趨勢。這意味著微磨粒不僅通過增加成核位點顯著提升了空化泡密度，也在更高質量分數下表現出飽和效應，從而決定了空化域內空化強度與分布特征的演化規律。微磨粒流體域內微磨粒直接影響空泡最大半徑和空泡密度，決定了微射流沖擊強度與磨粒加速能力，從而控制表面改性質量。

4.2表面質量與微觀形貌分析

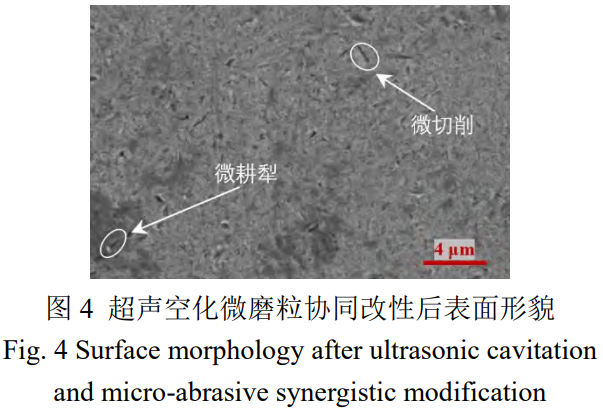

超聲空化微磨粒協同改性后，使用SEM3200掃描電子顯微鏡觀察試樣表面(圖4),材料表面呈現出典型的微切削與微耕犁特征。這些微觀結構源于空泡潰滅所產生的微射流和沖擊波對微磨粒的加速作用，微磨粒在高速作用下對表面進行切削、耕犁并在表層產生局部塑性變形，從而形成均勻分布的溝槽與塑性流動痕跡。這些微觀形貌不僅反映了表面材料去除與重構的耦合過程，也為表面粗糙度降低、組織細化和殘余應力調控提供了依據。

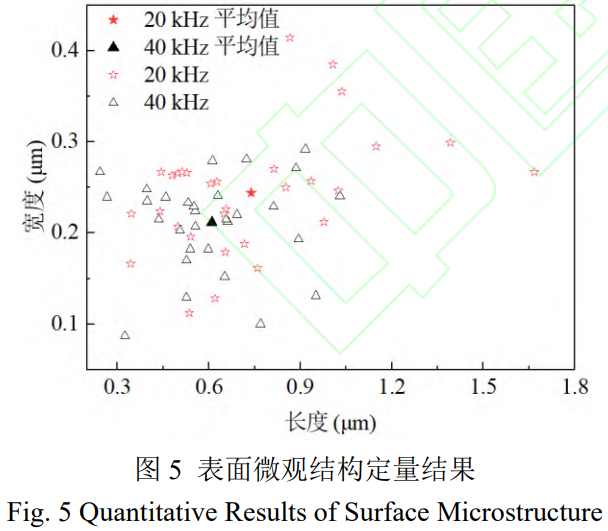

為進一步揭示超聲空化-微磨粒協同改性對表面形貌的影響，對20kHz和40kHz條件下TC17鈦合金表面微觀結構進行了定量化分析。具體方法為:在每個試樣表面隨機選取30個特征點，利用Image軟件對其長度與寬度進行測量，結果如圖5所示。在20kHz條件下，表面特征的平均長度與寬度分別為0.74μm和0.24μm，在40kHz條件下，平均值分別為0.61μm和0.21μm。

對比兩種條件下(20kHz和40kHz)獲得的特征尺寸，長寬比(L/W)分別為3.08和2.90，整體接近3。進一步采用能量指標E=LxW表征表面沖擊能量，結果分別為0.18和0.13，提升約38.5%。這一差異表明低頻條件下氣泡塌陷驅動磨粒的沖擊效應更強，因而形成的表面特征更大，沖擊能量更高。

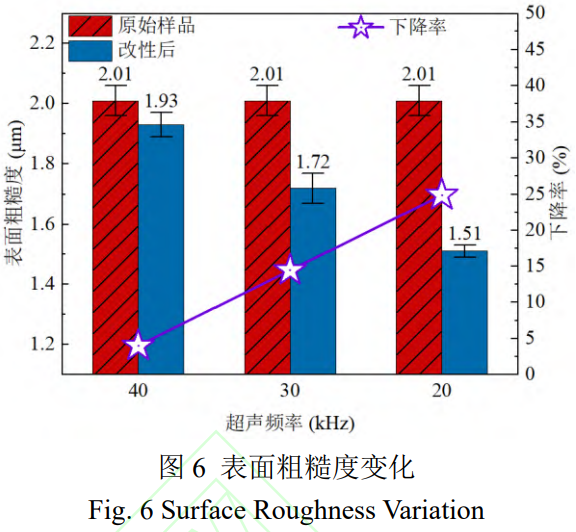

表面粗糙度是評價零件表面質量的關鍵指標。對TC17鈦合金在20、30與40kHz三種超聲頻率下經超聲空化微磨粒協同改性后的表面粗糙度進行比較，改性后粗糙度分別降至1.51μm、1.72μm和1.93μm(初始樣品為2.01μm)，對應粗糙度的相對降低約為24.9%、14.4%與4.0%，如圖6所示。以表面粗糙度改善幅度作為改性效率的表征，在相同改性時間、超聲功率和微磨粒參數下，20kHz條件下粗糙度降低0.50μm，而40kHz僅降低0.09μm，前者約為后者的5.6倍，低頻激勵能夠在相同工藝輸入條件下實現更高比例的有效表面平整化，反映出其更高的空化能量利用效率。由此可見，頻率降低表面粗糙度改善幅度增強，表明低頻激勵下對微尺度表面平整化的累積效應更顯著。

4.3力學性能與金相組織演化

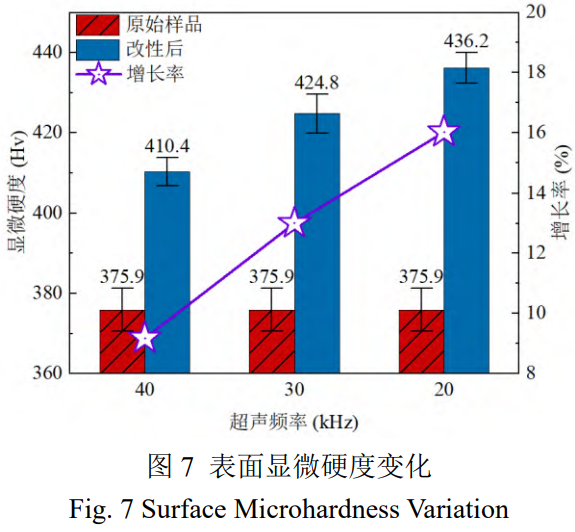

顯微硬度(Hv)是評估改性對材料表層力學強化效果的重要指標。改性后在20、30與40kHz條件下的平均顯微硬度分別為436.2Hv、424.8Hv與410.4Hv(原始樣品375.9Hv)，對應顯微硬度的相對提升約為16.0%、13.0%與9.2%，如圖7所示。顯微硬度的顯著提高可歸因于空化磨粒耦合作用下的多重強化機理:表層發生高密度塑性變形與位錯孿生/堆積、晶粒細化以及引入顯著的殘余壓應力，這些因素共同提高了材料對位錯運動的阻礙能力，進而提升顯微硬度。按照霍爾-佩奇關系，晶粒尺寸的減小將導致顯微硬度增加,本研究中觀測到的顯微硬度增長與下文的晶粒細化結果一致。

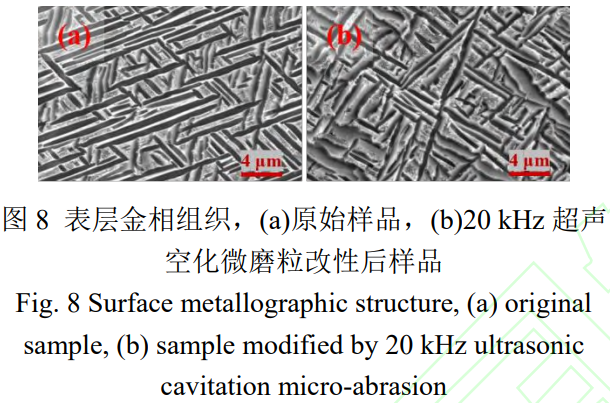

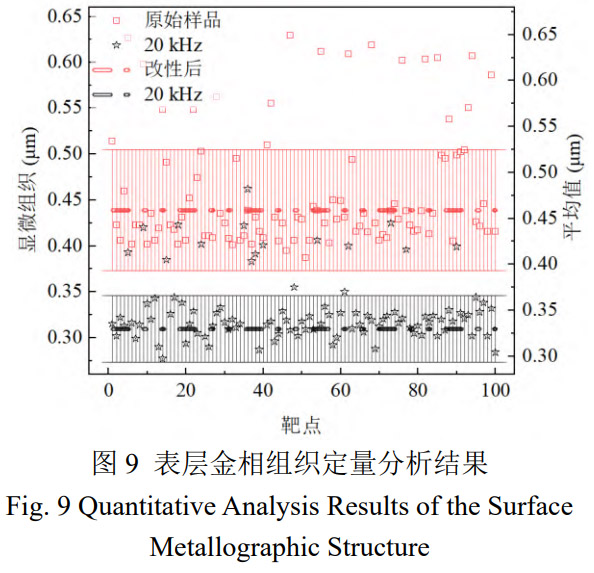

為量化改性對顯微組織的影響，對原始樣品與20kHz改性樣品進行金相觀測，如圖8所示。兩種工況分別隨機選取100個測點測量組織特征寬度，結果如圖9所示。統計分析表明:原始TC17的組織尺寸主要集中在0.4-0.6μm，平均值為0.46μm，經20kHz超聲空化微磨粒改性后，組織尺寸集中在0.3-0.4μm，平均值降至0.33μm，平均縮小約28.3%，并且分布更為集中。細化效應說明空化塌陷誘發的微射流與磨粒沖擊不僅去除了表面粗糙峰，還在表層引發強烈的應變，從而實現組織均勻化與細化。

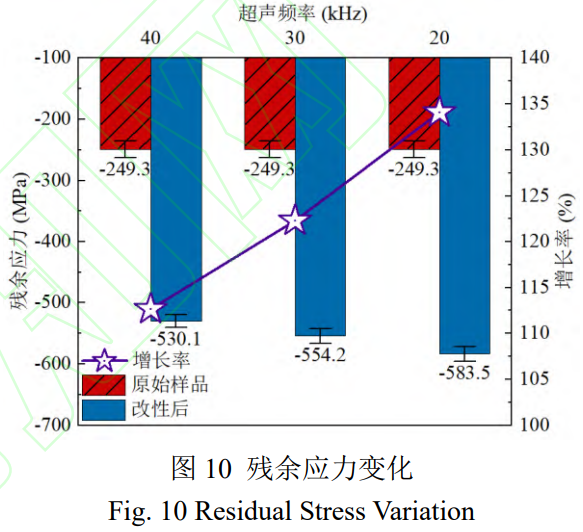

殘余壓應力是延長疲勞壽命的關鍵有利參數，本研究中改性后樣品在20、30、40kHz與微磨粒協同改性下的殘余應力分別為-583.5MPa、-554.2MPa、-530.1MPa，最高提升134.1%，如圖10所示。殘余壓應力的顯著提升可歸因于空化-磨粒沖擊在表層引入大規模塑性變形，產生體積縮應變與箍應力效應，并通過表層-基體的受約束回復產生長時程的壓殘余，應力場對裂紋萌生與擴展具有抑制作用，從而有利于延長疲勞壽命。

綜上所述，超聲空化-微磨粒協同改性的強化與表面平整化效應均表現出顯著的頻率依賴性，其中低頻(20kHz)條件下改性效果最優。空泡動力學分析表明，低頻激勵觸發的氣泡塌陷釋放出更高的沖擊能量，局部塑性變形區更大，從而促進晶粒細化、顯微硬度提升及殘余壓應力增強。同時，微磨粒在高速射流與沖擊波的驅動下形成微切削與耕犁效應,推動表層組織細化與力學性能增強。高速攝影實驗結果與動力學解析高度一致(圖1b-d):20 kHz條件下空泡云聚集性和指向性最強,在30kHz時,空泡云分布趨于發散,40kHz時則表現出在空化域內漂移、形成圓錐扇面式擴散特征,指向性顯著減弱。這種由頻率誘導的空泡云聚集性與指向性差異,使得空化塌陷能量在空間和時間上呈現出不同的有效利用方式,從而導致宏觀表面改性效率的顯著非線性響應。在超聲空化-微磨粒協同體系中,空泡塌陷產生的微射流與沖擊波為微磨粒提供瞬時高能加速，使其運動狀態顯著區別于單純流場驅動條件。尤其在低頻超聲激勵下，空化云呈現出更強的聚集性與指向性，有效提高了微磨粒參與沖擊的空間集中度和有效作用概率。上述結果共同揭示，低頻激勵更易形成能量集中且可控的空化作用，因而在表面粗糙度改善與力學性能強化方面均具有優勢，為鈦合金表面改性工藝的優化設計提供了堅實的實驗與理論依據。

5、結論

本研究圍繞超聲空化微磨粒協同改性TC17鈦合金的機理與試驗展開了系統研究，結果表明，空化效應主要通過加速并調控微磨粒的運動行為參與表面改性過程，且在低頻超聲激勵條件下，空泡云指向性增強，微磨粒沖擊更加集中和高效，從而實現更優的表面質量與力學性能提升。主要結論如下:

(1)構建了考慮微磨粒擾動效應的空泡演化模型和非均質成核速率預測模型。結果表明，微磨粒通過提供額外成核位點并引入局部壓力擾動，能夠顯著提升空化泡密度，同時抑制單泡膨脹，從而改變空化過程的能量釋放特征。

(2)高速攝影試驗結果驗證了模型預測。20kHz條件下空泡云聚集性和指向性最強，而隨頻率升高，空泡云逐漸發散并在40kHz下形成圓錐扇面擴散形態，能量集中性明顯減弱。

(3)超聲空化微磨粒協同作用在表面形成微切削與微耕犁特征，顯著改善了表面粗糙度，并誘導晶粒細化和殘余壓應力積累。在20kHz條件下，表面粗糙度降低24.9%，顯微硬度提升16.0%，殘余壓應力增強134.1%，金相組織平均細化約28.3%，表現出最優的表面質量與力學性能協同提升效果。

(4)隨頻率降低，改性強化效應與空化塌陷磨粒沖擊能量逐漸增強(提升38.5%)，表明低頻工況更有利于表層強化與表面均勻化，頻率選擇是影響改性效果的關鍵工藝參數。

研究揭示了超聲空與微磨粒協同作用下的多尺度耦合機理，為航空發動機鈦合金葉片表面改性工藝優化提供了理論支撐與實驗依據。

參考文獻

[1] Liu W,Xu G,Gu X,et al. Experimental analysis and thermodynamic modeling for multilevel heat exchange system with multifluid in aero  engines[J].Energy,2025,315:134373.

[2] Aygun H, Erkara S, Turan O. Comprehensive exergo- sustainability analysis for a next generation aero engine[J]. Energy, 2022, 239:122364.

[3] Gupta A, Bennett C J, Sun W. Fatigue response of selective laser melted Ti-6Al-4V bracket: an experimental study[J]. Procedia Structural Integrity,2021,31:15-21.

[4] Fu Y, Gao H, Wang X, et al. Machining the Integral Impeller and Blish of Aero-Engines: A Review of Surface Finishing and Strengthening Technologies[J]. Chinese Journal of Mechanical Engineering,2017,30(3):528-543.

[5] Li Q, Cai J, Chen L, et al. High-temperature deformation behavior and microstructural evolution of TC17 alloy[J]. Materials Today Communications,2024,40:109383.

[6]Ding M C, Zhang Y L, Lu H T. Fatigue life prediction of TC17 titanium alloy based on micro scratch[J]. International Journal of Fatigue,2020,139:105793.

[7]Zhang C, Xing P, Li Z, et al. Combustion Behavior and Microstructure of TC17 Titanium Alloy under Oxygen-Enriched Atmosphere[J].Metals,2023,13(6):1020.

[8]付航,甘世旭.鈦合金在航空發動機壓氣機葉片中的應用及力學性能分析[J].中國機械，2025(11):15-18.

[9]楊自豪,范增華,張翔,等.鈦合金管內表面的化學輔助磁性剪切增稠拋光實驗研究[J].中國機械工程,2025.

[10]尹衍恒，趙朕，李慶，等.連續激光拋光鈦合金表面的磨損性能研究[J].表面技術，2025，54(1):218-227.

[11]潘玉良，蔡晉，孟慶勛，等.TC17合金超聲噴丸強化應力場與形貌分析[J].航空精密制造技術,2025,61(4):4-8.

[12]葉林征，祝錫晶，王建青.近壁聲空泡潰滅微射流沖擊流固耦合模型及蝕坑反演分析[J].爆炸與沖擊,2019,39(6):23-34.

[13]李祚庥，祝錫晶，郭千瑜，等.超聲珩磨光整加工技術研究綜述[J].電加工與模具,2025(4):1-12.

[14]孫毅，祝利豪，毛亞郎，等.近球壁射流空泡潰滅對微細顆粒破碎效果的影響[J].中國機械工程,2020,31(24):2910-2917,2923.

[15]葉林征，祝錫晶.功率超聲珩磨磨削區空泡潰滅微射流沖擊特性及試驗研究[J].機械工程學報,2020,56(12):115.

[16]羅健鑫，王彥菊，崔敏超，等.空化水噴丸表面改性技術研究進展綜述[J].航空制造技術，2024,67(9):51-61.

[17] Soyama H, Korsunsky A M. A critical comparative review of cavitation peening and other surface peening methods[J]. Journal of Materials Processing Technology, 2022, 305:117586.

[18] Ye L,Zhu X,He Y,et al. Surface strengthening and grain refinement of AZ31B magnesium alloy by ultrasonic cavitation modification[J]. Chinese Journal of Aeronautics, 2021, 34(4): 508-517.

[19] Chuai S, Ye L, Zhu X, et al. Theoretical and experimental study on micron-sized SiC micro-abrasives regulating ultrasonic cavitation intensity[J]. Spectrochimica Acta Part A:Molecular and Biomolecular Spectroscopy,2025,330:125686.

[20] Fu Y, Zhu X, Wang J, et al. Investigation of impact load and erosion behaviors on Ti-Ta alloy surface through the synergistic effect of ultrasonic cavitation and micro-abrasive particles[J]. Journal of Materials Research and Technology,2023,26:3893-3904.

[21]李琛，袁牧，許慶鐸，等.超聲空化對細微流道中固體顆粒的運動特性研究[J].機械工程學報,2022,58(23):218-226.

[22] Chen X, Xu S, Ignacio Ahuir-Torres J,等.Acceleration mechanism of abrasive particle in ultrasonic polishing under synergistic physical vibration and cavitation: Numerical study[J].Ultrasonics Sonochemistry,2023,101:106713.

[23] Chuai S, Zhu X, Ye L, et al. Study on the mechanism of ultrasonic cavitation effect on the surface properties enhancement of TC17 titanium alloy[J]. ULTRASONICS SONOCHEMISTRY,2024,108:106957.

[24] Zhao B, Zhang L, Wu M, et al. Heterogeneous nucleation of embedded droplets in the Zn-15Bi immiscible alloy studied by nanocalorimetry[J]. Thermochimica Acta,2023,720:179420.

（注，原文標題：超聲空化微磨粒協同改性TC17鈦合金表面特性研究_啜世達）
