長期高溫時(shí)效對標(biāo)準(zhǔn)熱處理GH4169鎳基高溫合金δ相析出及綜合力學(xué)性能的影響研究——以航空領(lǐng)域常用GH4169鎳基高溫合金為研究載體，采用真空冶煉鍛造軋制及標(biāo)準(zhǔn)熱處理工藝制備實(shí)驗(yàn)試樣

在鎳基體中添加鉻、鉬、鈮等元素的GH4169鎳基高溫合金具有優(yōu)異的高溫強(qiáng)度、抗氧化性和耐腐蝕性，得到了廣泛的應(yīng)用[1~3]。

目前關(guān)于 GH4169 鎳基高溫合金時(shí)效的研究，主要集中在時(shí)效溫度對析出相和性能的影響等方面。陶天成等[4] 研究表明，對GH4169鎳基高溫合金進(jìn)行標(biāo)準(zhǔn)熱處理后再在650 ℃長期時(shí)效，其硬度隨著時(shí)效時(shí)間的延長先提高后降低。在時(shí)效初期硬度提高的主要原因是析出了細(xì)小的強(qiáng)化相，而時(shí)效后期硬度的降低則與析出相長大粗化以及γ''相轉(zhuǎn)變?yōu)棣南嘤嘘P(guān)。合金的抗拉強(qiáng)度和屈服強(qiáng)度的變化規(guī)律與硬度的變化規(guī)律相同，其塑性隨著時(shí)效時(shí)間的延長而降低。鄭欣等[5] 研究表明 ，“高溫時(shí)效”后GH4169鎳基高溫合金的室溫和高溫強(qiáng)度呈下降趨勢。其原因是，“高溫時(shí)效”有利于析出δ相使合金中大量的固溶強(qiáng)化元素消耗，使主要強(qiáng)化相γ''中的Nb元素和γ''相的數(shù)量減少，導(dǎo)致合金的強(qiáng)度降低和塑性提高。Li等[6] 對鈷基高溫合金進(jìn)行長期等溫時(shí)效發(fā)現(xiàn)，高穩(wěn)定性的MC型碳化物和γ'相共同影響熱等靜壓鎳基粉末高溫合金的屈服強(qiáng)度，其中γ'相的貢獻(xiàn)最大。此外，具有多模式尺寸分布的γ'相有助于改善該合金的拉伸性能。Le等[7] 將Inconel 718合金在900 ℃老化不同時(shí)長后發(fā)現(xiàn)，粗大的γ''相與基體之間的共格性的喪失使合金硬度不能顯著提高。900 ℃/4 h 時(shí)效處理，使合金的硬度只比固溶態(tài)高37.06HV。本文對經(jīng)過標(biāo)準(zhǔn)熱處理后的 GH4169 鎳基高溫合金在900 ℃進(jìn)行長期時(shí)效處理，研究高溫時(shí)效對其性能的影響。

1、實(shí)驗(yàn)方法

1.1實(shí)驗(yàn)用GH4169鎳基高溫合金的制備

用真空感應(yīng)爐冶煉和真空電弧重熔制備實(shí)驗(yàn)用GH4169鎳基高溫合金。將鑄錠均勻化擴(kuò)散退火后進(jìn)行鍛造軋制(熱軋)開坯，坯料的直徑為50mm。GH4169鎳基高溫合金的化學(xué)成分(質(zhì)量分?jǐn)?shù)，%)為C 0.08,Cr 19.00,Ni 52.00,Co 1.01,Mo 3.10,Al 0.50,Ti0.87,Nb5.20,Si0.34,Mn0.36,其余為Fe。

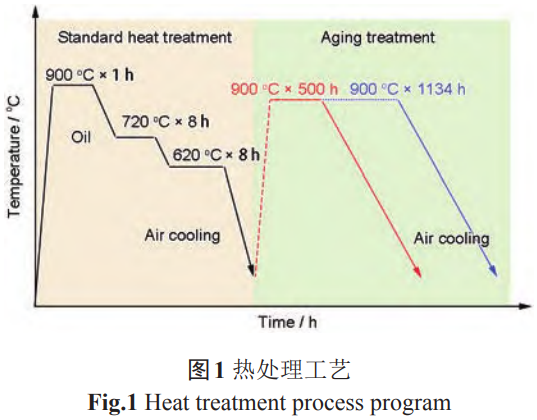

用SX-G12123馬弗爐對熱軋后的GH4169鎳基高溫合金分別進(jìn)行標(biāo)準(zhǔn)熱處理工藝和長期時(shí)效熱處理。熱處理方案如圖1所示。

1.2性能表征

用線切割從不同熱處理后的GH4169鎳基高溫合金坯料截取金相試樣，其尺寸為10mmx10mmx 10mm。將金相試樣用400#、800#、1000#、1200#和1500#砂紙打磨和機(jī)械拋光，然后用腐蝕劑(10mL HCl+10mLH2O2+5mL C2H5OH)腐蝕。用Zeiss LSM700型光學(xué)顯微鏡觀察試樣的微觀組織;采用TESCAN MIRA3型場發(fā)射掃描電鏡(SEM)觀察熱處理后試樣的顯微組織，用SEM附帶的Oxford X-MaxN型能譜儀(EDS)分析析出相特征;用SmartLab X射線衍射儀(XRD)測試試樣的XRD譜。衍射儀掃描角度范圍為10°~90°，掃描速率10(°)/min。用EPMA-1600型電子探針(EPMA)微量分析試樣的成分。依據(jù)GB/T230.1-2018用FALCON500顯微/宏觀維氏硬度計(jì)測試試樣的維氏硬度。測試硬度用的試樣是打磨、拋光、腐蝕后的金相試樣，其尺寸為10mm×10mm×10mm。在每個(gè)試樣上各打12個(gè)硬度點(diǎn)，取其平均維氏硬度值。依據(jù)GB/T228.1-2010用ATM106型拉伸實(shí)驗(yàn)機(jī)進(jìn)行室溫拉伸實(shí)驗(yàn)，沿鑄錠的軋制方向截取棒狀拉伸試樣，試樣直徑為5mm，標(biāo)距為25mm，拉伸速率為1mm/min。對不同時(shí)效時(shí)長的試樣重復(fù)2次實(shí)驗(yàn)，取其結(jié)果的平均值。用TESCAN MIRA3型SEM觀察拉伸斷裂后試樣斷口的形貌。依據(jù)GB/T229-2020進(jìn)行沖擊實(shí)驗(yàn)，沿軋制方向截取和制備V型缺口試樣，其尺寸為55mm×10mm×10mm，測試9個(gè)試樣取其結(jié)果的平均值。在JB-5型擺錘式?jīng)_擊實(shí)驗(yàn)機(jī)上進(jìn)行沖擊實(shí)驗(yàn)，實(shí)驗(yàn)機(jī)的初始勢能為480J，實(shí)驗(yàn)溫度為20℃。測試不同時(shí)效時(shí)長的3組試樣，取其結(jié)果的平均值。用SEM觀察沖擊試樣的斷口形貌。

2、結(jié)果和討論

2.1 GH4169鎳基高溫合金的顯微組織

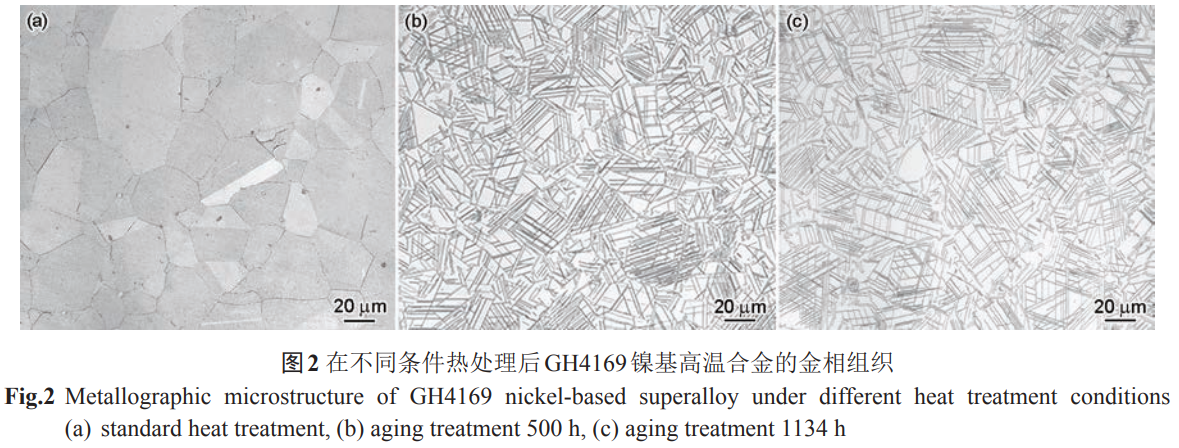

圖2給出了經(jīng)不同熱處理GH4169鎳基高溫合金的顯微組織。圖2a給出了標(biāo)準(zhǔn)熱處理后試樣的組織，可見其以奧氏體為主，在奧氏體晶界有析出相。圖2b給出了時(shí)效500h后試樣的組織，可見其基體仍為奧氏體，在基體上可見彌散分布的針狀析出相，晶粒尺寸沒有明顯的變化;圖2c給出了時(shí)效1134h后試樣的組織，與時(shí)效時(shí)長500h的組織相比沒有顯著的變化。其原因是，標(biāo)準(zhǔn)熱處理后再進(jìn)行不同時(shí)長時(shí)效只是析出相的位置發(fā)生了變化[8-11]。

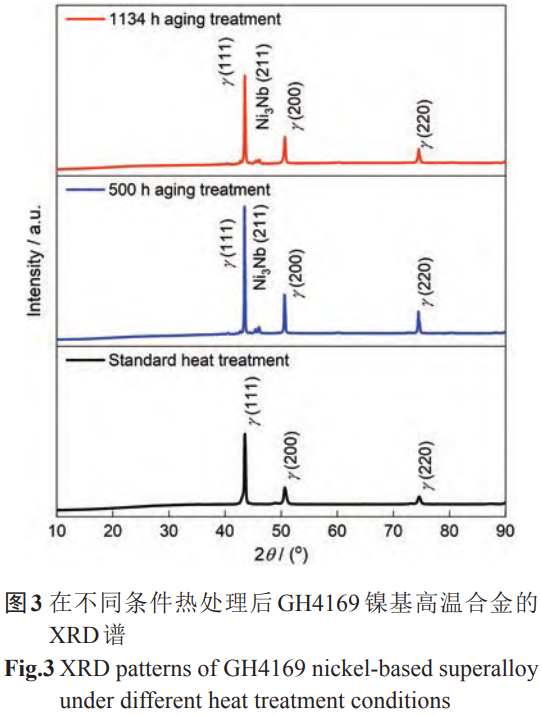

圖3分別給出了標(biāo)準(zhǔn)熱處理和時(shí)效不同時(shí)間GH4169鎳基高溫合金的XRD譜?？梢钥闯?，在譜中出現(xiàn)了明顯的y(111)、y(200)、y(220)衍射峰;對不同時(shí)效時(shí)間試樣的XRD譜的MDIjade軟件分析結(jié)果表明，在y(111)與y(200)之間還出現(xiàn)了Ni3Nb(211)(即δ相)的衍射峰，y(111)衍射峰的強(qiáng)度最高;與長時(shí)間高溫時(shí)效試樣中的δ相彌散分布相比，標(biāo)準(zhǔn)熱處理后試樣中只有存在于晶界且含量較低的δ相，因此在圖3中未出現(xiàn)8相的衍射峰。

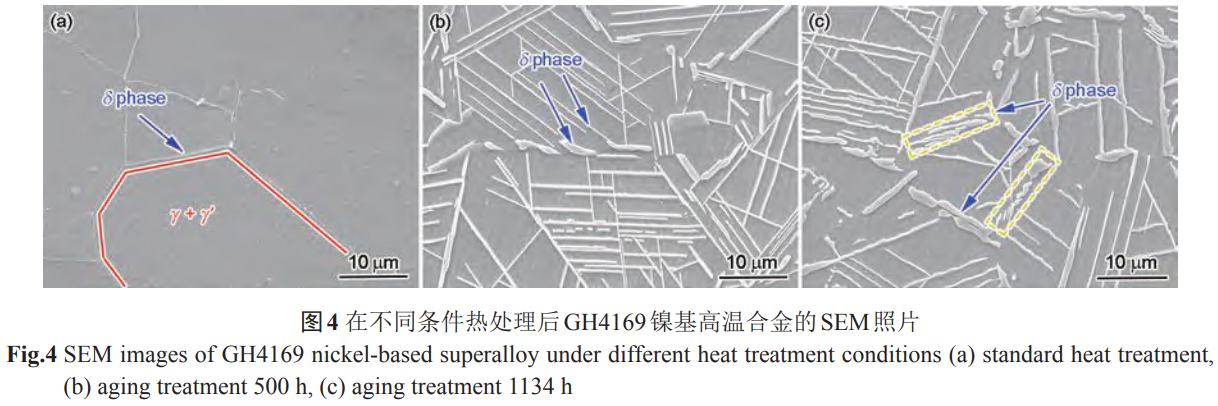

圖4給出了不同熱處理試樣中析出相的形貌。標(biāo)準(zhǔn)熱處理試樣中的析出相，有遍布于基體的y'、亞穩(wěn)相y"相以及分布在晶界的δ相(圖4a中藍(lán)色箭頭所指)和碳化物;在標(biāo)準(zhǔn)熱處理后再進(jìn)行900℃長時(shí)時(shí)效的試樣，其基體中的亞穩(wěn)相y"向8相轉(zhuǎn)變圖4b中的針狀和短棒狀析出相，是8相。隨著時(shí)效時(shí)間延長到1134h，晶界上的δ相顯著粗化。與圖4b、c對比表明，短棒狀δ相大多在晶界析出，而針狀δ相大多在晶粒內(nèi)。這表明，短棒狀δ相變?yōu)獒槧瞀南郲14]。δ相與基體中y相之間的畸變應(yīng)變能較大，為了降低變形應(yīng)變能針狀δ相在晶粒內(nèi)沿特定方向延伸。

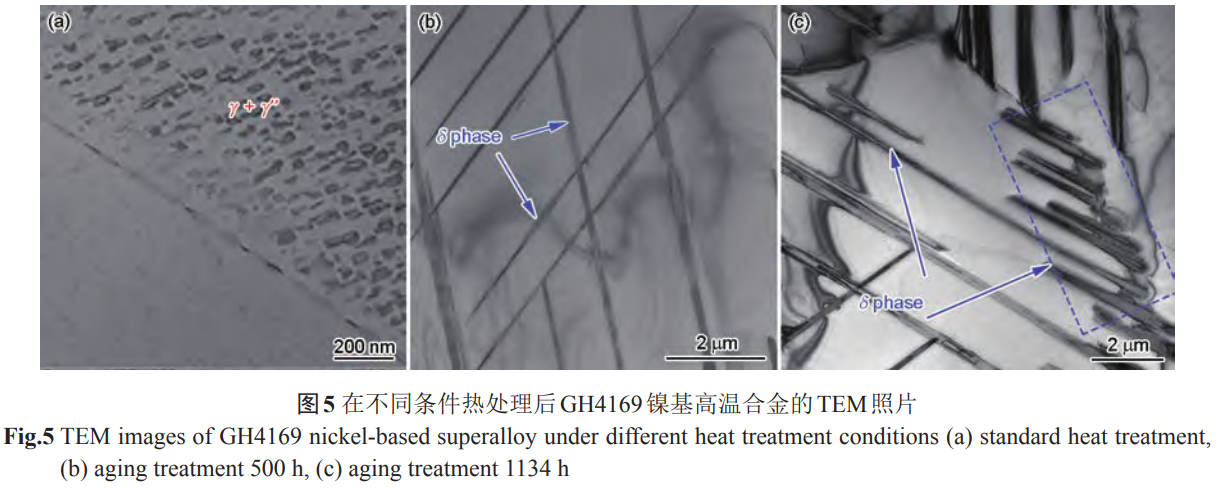

圖5給出了在不同條件熱處理后GH4169鎳基高溫合金試樣的TEM照片。可以看出，隨著時(shí)效時(shí)間延長到1134h，晶界上的δ相粗化并發(fā)生裂解[15]，如圖4c黃色虛線框和圖5c藍(lán)色虛線框所示。圖4c中晶粒內(nèi)的針狀δ相也出現(xiàn)裂解的趨勢;使用圖像處理軟件Image-Pro Plus對圖4中的析出相的統(tǒng)計(jì)分析結(jié)果，列于表1。與標(biāo)準(zhǔn)熱處理的試樣相比，高溫長時(shí)間時(shí)效后的試樣中δ相的含量提高且平均尺寸增加。時(shí)效時(shí)間繼續(xù)延長則δ相的含量(體積分?jǐn)?shù))由時(shí)效500h時(shí)的14.2%提高到時(shí)效時(shí)間為1134 h時(shí)的15.1%，且其平均尺寸也隨之增加。

表1 在不同條件熱處理后試樣中δ相的含量和尺寸

Table 1 δ-phase content and dimensions of specimens under different heat treatment conditions

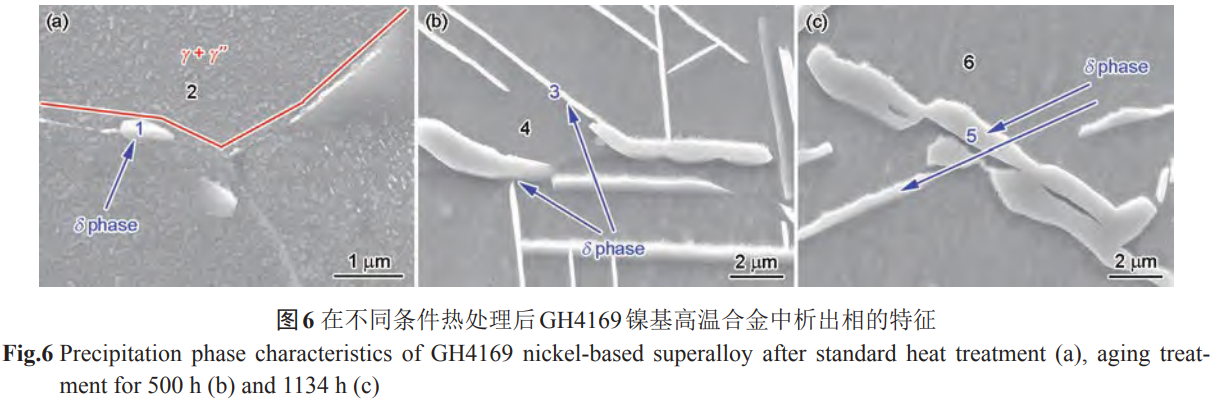

圖6a給出了標(biāo)準(zhǔn)熱處理試樣中的析出相的形態(tài)，EDS點(diǎn)掃結(jié)果列于表2。圖6a中藍(lán)色箭頭所指的析出相確定為在晶界析出的粒狀δ相，EDS結(jié)果表明基體內(nèi)是y'+y"相。試樣中δ相的析出溫度范圍為720~980℃，析出的峰值溫度約為900℃，溶解的起始溫度為980℃，到1020℃完全溶解[15,16]。圖6b給出了時(shí)效處理500h試樣中的析出相，主要是晶界上的棒狀析出相和晶粒內(nèi)的針狀析出相。EDS分析確定針狀析出相和晶界的析出相為δ相，點(diǎn)掃結(jié)果列于表2位置3;圖6c給出了時(shí)效1134h試樣中析出相的形態(tài)?？梢钥闯觯S著時(shí)效時(shí)間的增加晶界和晶粒內(nèi)的析出相粗化、尺寸有所增加，特別是晶粒內(nèi)的針狀δ相。δ相的主要組成是Ni3Nb,還富集有Fe、Cr、Mo等元素。計(jì)算結(jié)果表明，這些金屬元素的原子比都約為3:1[17]。

表2列出了在不同條件下熱處理合金試樣基體和δ析出相的成分，其中序號1,3,5分別為標(biāo)準(zhǔn)熱處理、長期時(shí)效試樣中δ相的成分，序號2,4,6為無析出相處成分，如圖6a~c中所示序號。與不同熱處理試樣不同位置的EDS結(jié)果對比，可見在無析出相處Nb元素貧化。對于不同熱處理的試樣，熱處理溫度低于δ相析出峰值溫度時(shí)Nb元素以γ"相的形式存在[18]。在高溫時(shí)效的試樣中，γ"相中的Nb元素轉(zhuǎn)變到δ相中。結(jié)合表1可見，隨著δ相含量的提高Nb隨之顯著貧化。

表2 在不同條件熱處理后，GH4169鎳基高溫合金中δ相的成分及其兩側(cè)無析出處的成分

Table 2 δ-phase compositions and compositions of GH4169 nickel-based superalloy without precipitation on both sides of δ-phase under different heat treatment conditions

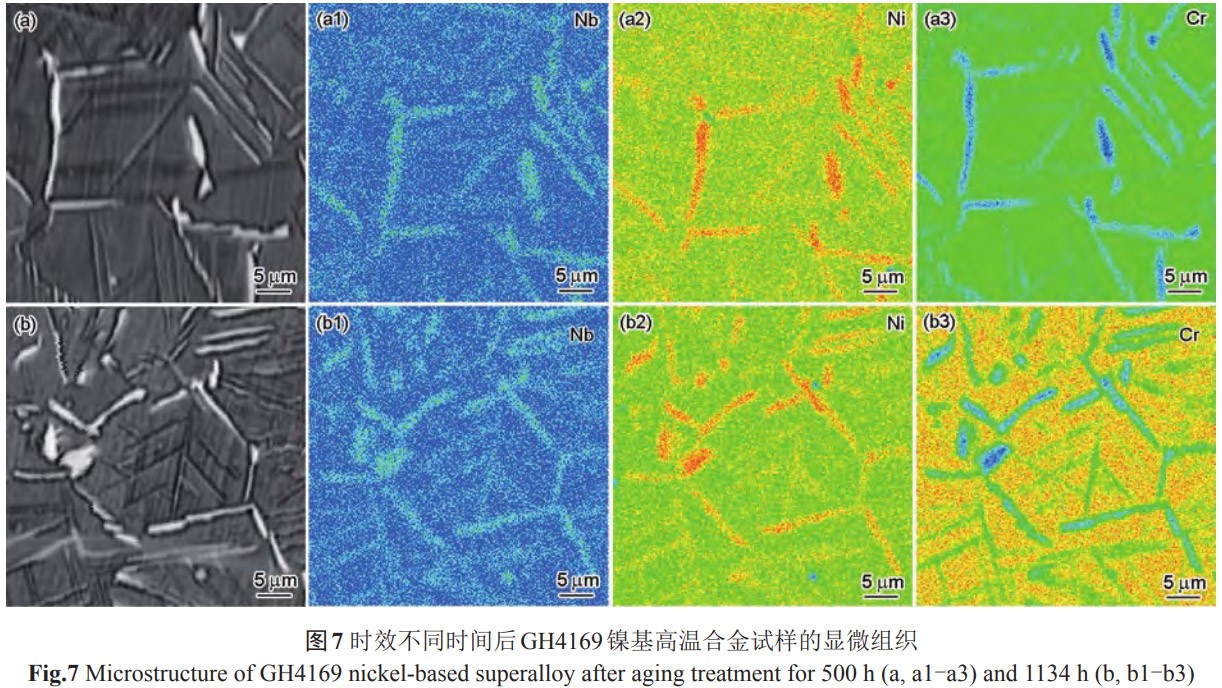

圖7給出了不同時(shí)效時(shí)間的試樣中析出相的EPMA結(jié)果。由圖7a、b可見，試樣中的主要析出相是δ(Ni3Nb),在晶界δ相的位置，δ相的尺寸越大Cr元素的貧化越顯著。同時(shí)，如表3所示，在析出相兩側(cè)Nb元素貧化。

2.2 GH4169鎳基高溫合金的硬度

GH4169鎳基高溫合金的硬度列于表3?？梢钥闯?，標(biāo)準(zhǔn)熱處理的GH4169鎳基高溫合金其硬度最高為497.44HV;時(shí)效熱處理1134h的試樣其平均硬度最低，為267.28HV。不同時(shí)長時(shí)效試樣的平均硬度均低于標(biāo)準(zhǔn)熱處理試樣的硬度。時(shí)效500h的試樣其平均硬度與時(shí)效1134h試樣的平均硬度基本相同。試樣硬度的降低可歸因于其在高溫長期時(shí)效過程中δ相的析出。標(biāo)準(zhǔn)熱處理的試樣中穩(wěn)定的δ相隨著時(shí)效的進(jìn)行先在晶界析出，對晶界遷移的釘扎產(chǎn)生細(xì)晶強(qiáng)化;隨著時(shí)效時(shí)間的延長δ相在晶內(nèi)析出，主要是奧氏體晶粒內(nèi)大量的γ"相發(fā)生相變;同時(shí)，雖然高溫時(shí)效試樣基體中的強(qiáng)化相γ與穩(wěn)定相的非共格關(guān)系使轉(zhuǎn)變所需的能量較大，但是較高的溫度可使δ相在基體的γ相中析出[19]。彌散分布在晶粒內(nèi)針狀δ相的增加消耗了較多的強(qiáng)化相γ+γ"，最終使試樣的硬度降低[20]。

表3 在不同條件熱處理后GH4169鎳基高溫合金的力學(xué)性能

Table 3 Mechanical properties of GH4169 nickel-based superalloy under different heat treatment conditions

2.3 GH4169鎳基高溫合金的室溫拉伸性能和斷口形貌

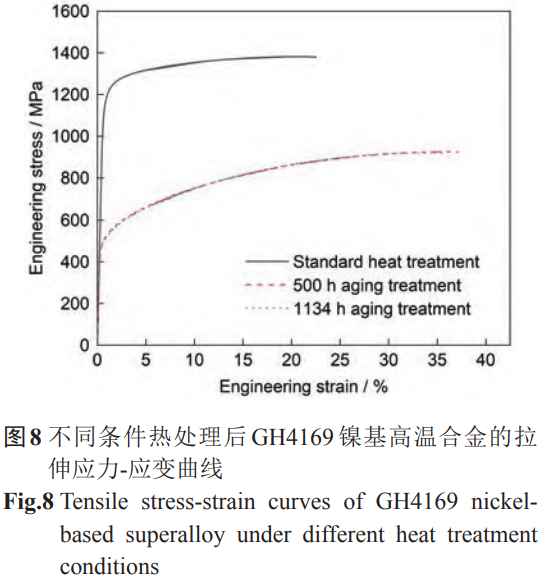

3種不同熱處理試樣的室溫拉伸性能列于表3?？梢钥闯?，標(biāo)準(zhǔn)熱處理的GH4169鎳基高溫合金其屈服強(qiáng)度和抗拉強(qiáng)度都最高。由圖4可見，標(biāo)準(zhǔn)熱處理試樣的基體主要是強(qiáng)化相γ+γ";在高溫長期時(shí)效后的試樣，其抗拉強(qiáng)度和屈服強(qiáng)度顯著降低而斷后延伸率顯著提高。時(shí)效時(shí)間為500h的試樣，其斷后延伸率為35.5%。標(biāo)準(zhǔn)熱處理試樣的拉伸后斷后延伸率為19.75%，塑性約提高80%。圖8給出了不同熱處理試樣的室溫拉伸應(yīng)力-應(yīng)變曲線。由圖8可見，在彈性變形階段曲線幾乎重合，表明在此階段不同熱處理試樣的彈性模量變化較小;從塑性變形階段開始，高溫時(shí)效試樣中穩(wěn)定相δ的含量開始提高而強(qiáng)化相γ+γ"減少，使屈服強(qiáng)度和抗拉強(qiáng)度降低而塑性提高。

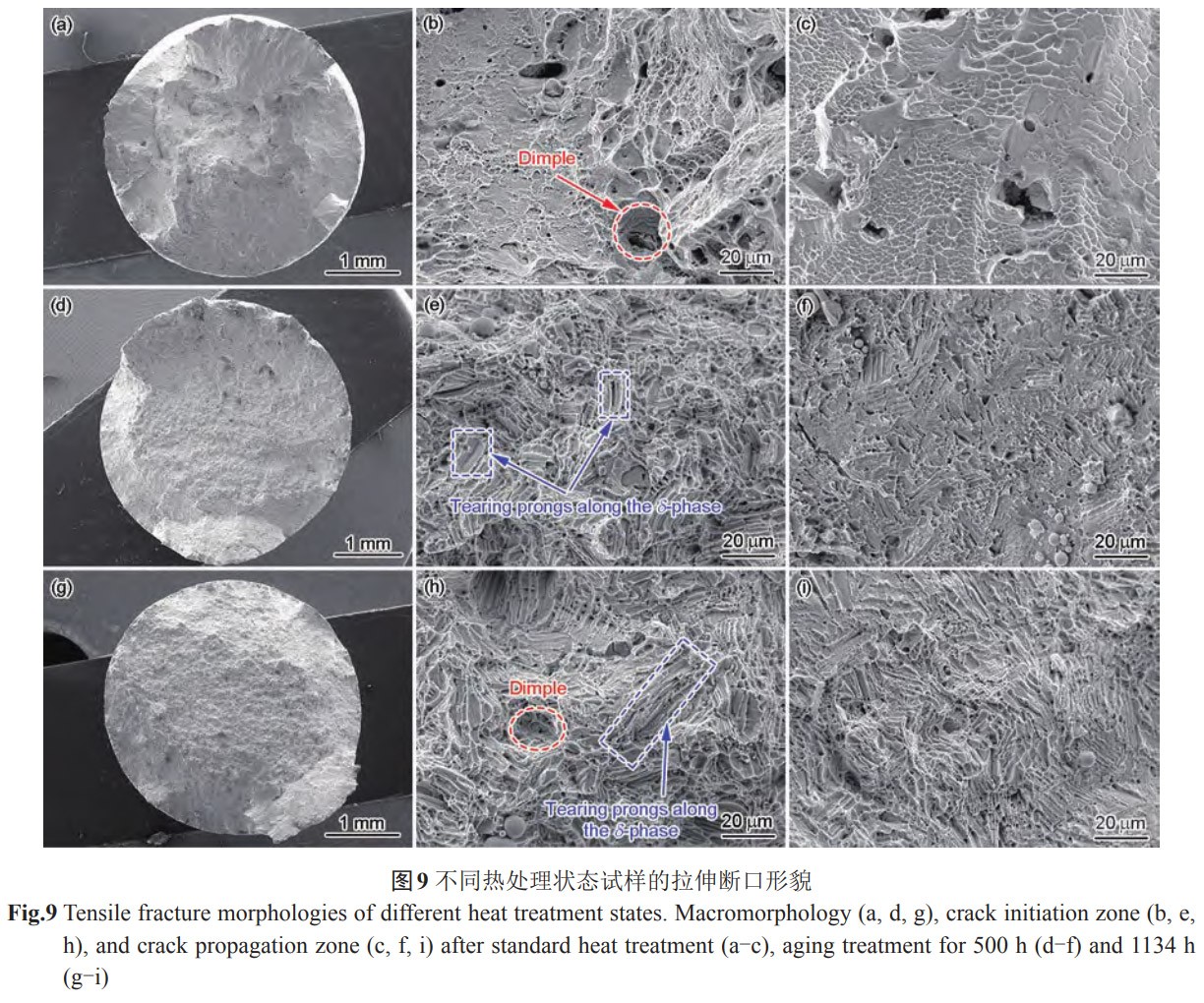

圖9a~c給出了標(biāo)準(zhǔn)熱處理試樣的典型拉伸斷口形貌。圖9a給出了試樣的宏觀斷口形貌;圖9b給出了啟裂區(qū)的微觀斷口形貌?？梢钥闯?，斷口中心區(qū)域的表面較為粗糙，圓形凹痕是等軸韌窩(圖9b中紅色虛線);圖9c給出了擴(kuò)展區(qū)的形貌，可見斷口邊緣區(qū)域較為平整，呈現(xiàn)“魚鱗狀”，韌窩淺小。圖9d~f給出了時(shí)效500h試樣的拉伸斷口形貌，宏觀形貌如圖9d所示?？梢钥闯觯c標(biāo)準(zhǔn)熱處理試樣相比其斷口較為平整;圖9e給出了斷口啟裂區(qū)的形貌，可見斷口上還有亮白色的撕裂棱。這些撕裂棱由細(xì)小的韌窩構(gòu)成，有的則因沿針片狀δ相開裂而形成光滑斷面，為柳葉片狀韌窩(圖9e中的藍(lán)色虛線框);圖9f給出了斷口擴(kuò)展區(qū)的形貌，可見其由較淺的柳葉片狀韌窩和較少的細(xì)小等軸韌窩組成，整體較為平整。圖9g~i給出了時(shí)效1134h試樣的拉伸斷口形貌，宏觀形貌如圖9g所示?？梢钥闯?，與時(shí)效的500h試樣相比斷口整體較為平整;斷口啟裂區(qū)的形貌與圖9e中的形貌相近，斷口上出現(xiàn)亮白色的撕裂棱，為柳葉片狀的韌窩和等軸韌窩(圖9h中紅色和藍(lán)色虛線框);圖9i給出了斷口擴(kuò)展區(qū)的形貌，與圖9f中的形貌不同的是，時(shí)效1134h后雖然也出現(xiàn)了柳葉片狀的亮白色撕裂棱，但是較小的柳葉片狀韌窩的尺寸有所增加，因?yàn)楸椴加诨w中的δ相發(fā)生了粗化。

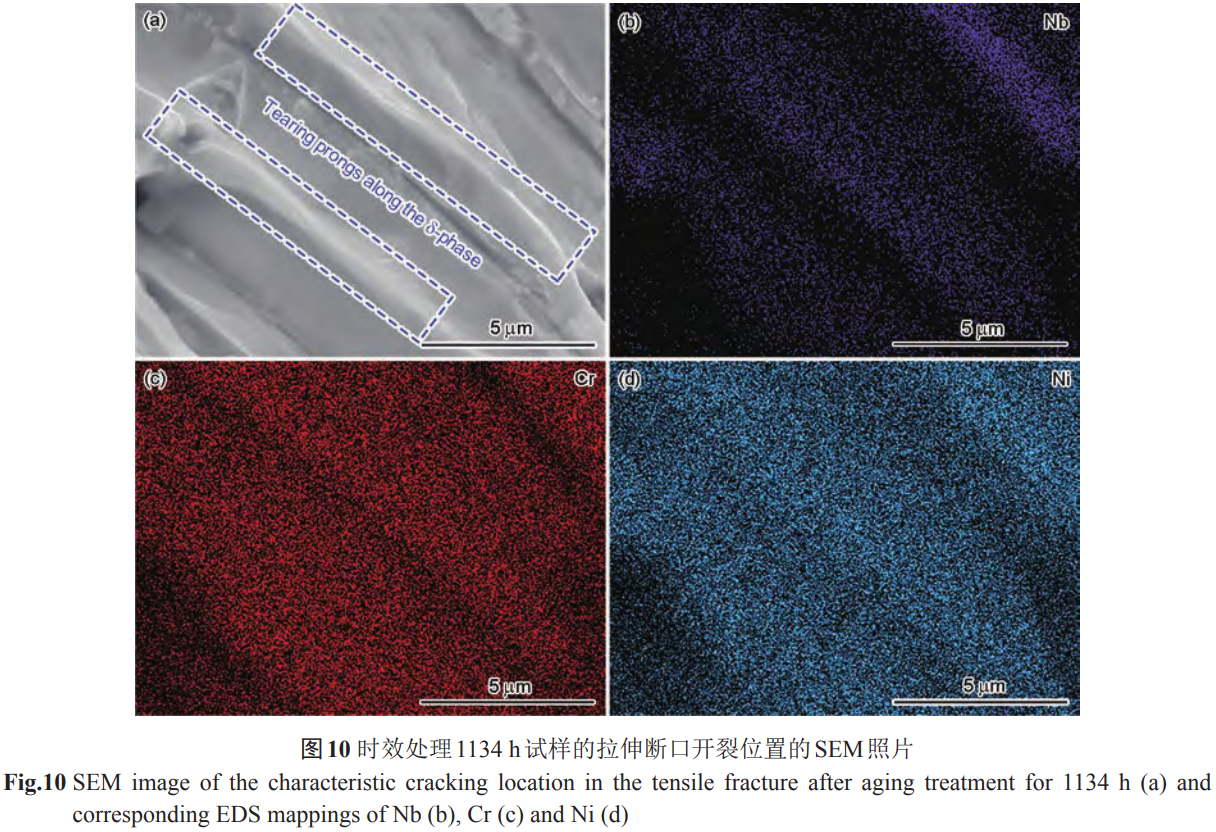

為了進(jìn)一步確定長期高溫時(shí)效試樣的斷裂特征，對時(shí)效1134h試樣的拉伸斷口形貌進(jìn)行了EDS分析，面掃結(jié)果如圖10所示。圖10a給出了沿析出相開裂的亮白色撕裂棱SEM照片，圖10b~d給出了Nb、Cr和Ni元素的分布。從圖10a中藍(lán)色虛線框區(qū)域?qū)?yīng)的元素分布可見，在撕裂棱兩側(cè)出現(xiàn)Nb、Cr和Ni元素的貧化。結(jié)合表2和圖7EPMA結(jié)果可以確定，斷口啟裂區(qū)中這種亮白色撕裂棱是沿著8相開裂形成的。

2.4 GH4169鎳基高溫合金的沖擊韌性與斷口形貌

3種不同熱處理試樣的沖擊實(shí)驗(yàn)結(jié)果列于表3。可以看出，標(biāo)準(zhǔn)熱處理試樣的室溫沖擊吸收功為58.17J;時(shí)效500和1134h的試樣其沖擊吸收功平均值均為46.83J，都低于標(biāo)準(zhǔn)熱處理GH4169鎳基高溫合金的沖擊吸收功。Zhang等[21]的研究表明，隨著δ相含量的提高沖擊韌性降低，表3中的結(jié)果與其一致。

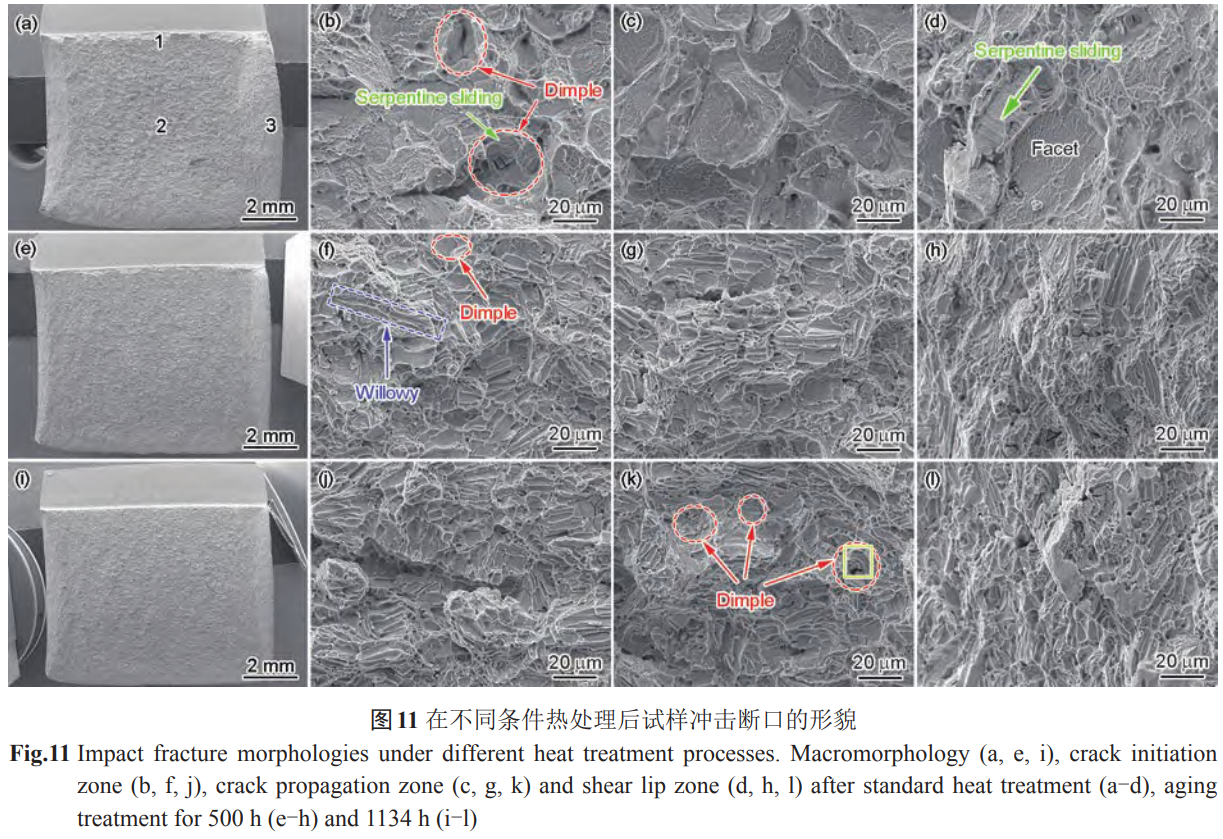

不同熱處理?xiàng)l件的試樣其典型沖擊斷口形貌如圖11所示。圖11a給出了標(biāo)準(zhǔn)熱處理試樣的沖擊宏觀斷口形貌，可見主要由缺口附近的啟裂區(qū)、裂紋擴(kuò)展區(qū)以及兩側(cè)的剪切唇區(qū)組成，在圖11a中分別用1,2,3表示。啟裂區(qū)的斷口形貌主要由較淺的韌窩組成，且在韌窩中出現(xiàn)了蛇形滑移花樣，如圖11b中紅色虛線和綠色箭頭標(biāo)注所示。裂紋擴(kuò)展區(qū)的韌窩比啟裂區(qū)的韌窩淺，即面上的凹坑較淺(圖11c)。剪切唇區(qū)的形貌與裂紋擴(kuò)展區(qū)的相近，也出現(xiàn)了蛇形滑移花樣(圖11d中的綠色箭頭所指);標(biāo)準(zhǔn)熱處理試樣的斷裂為準(zhǔn)解理斷裂。圖11e~h給出了時(shí)效500h試樣的典型沖擊斷口形貌。圖11f給出了啟裂區(qū)的斷口形貌，可見長條狀韌窩較淺。針狀的δ相存在使斷口沿δ相開裂而形成光滑斷面，與拉伸斷口形貌相似出現(xiàn)柳葉片狀韌窩。圖11g給出了裂紋擴(kuò)展區(qū)的斷口形貌。可以看出，與啟裂區(qū)相比，棱狀撕裂產(chǎn)生的韌窩更細(xì)小，也有較淺的韌窩。剪切唇區(qū)的斷口，由較淺的細(xì)小等軸韌窩和少量的條片狀韌窩組成，如圖11h所示。圖11i~l給出了時(shí)效1134h的試樣的典型沖擊斷口形貌。啟裂區(qū)的斷口形貌與時(shí)效500h試樣的斷口形貌相近，主要由較淺的棱狀撕裂韌窩和解理斷面組成，如圖11j所示。裂紋擴(kuò)展區(qū)的形貌與啟裂區(qū)的形貌相似，但是韌窩更少且柳葉片狀韌窩的尺寸比啟裂區(qū)的更小，有良好的方向性(圖11k)。圖111給出了剪切唇區(qū)的形貌，也表現(xiàn)為棱狀撕裂。

3、結(jié)論

(1)標(biāo)準(zhǔn)熱處理的GH4169鎳基高溫合金基體是奧氏體(y相)，晶界有少量的短棒狀δ相;長期高溫時(shí)效后亞穩(wěn)γ”相向δ相(Ni3Nb)轉(zhuǎn)變，短時(shí)間時(shí)效后δ相含量激增，在晶界呈短棒狀和在晶內(nèi)呈針狀抑制了晶粒的長大;長時(shí)間時(shí)效后δ相粗化、晶界裂解，晶內(nèi)針狀δ相沿特定方向延伸以降低應(yīng)變能。

(2)標(biāo)準(zhǔn)熱處理后這種合金的強(qiáng)度和硬度最高，但是塑性較低。高溫長期時(shí)效使硬度和強(qiáng)度降低、塑性提高和沖擊吸收功降低。

(3)標(biāo)準(zhǔn)熱處理試樣呈典型韌性斷裂。長期時(shí)效后δ相的析出、分布及粗化影響合金的性能和斷裂機(jī)制。

參考文獻(xiàn)

[1] Cai H L,Ma Z X,Zhang J Y,et al. Different heat-exposure temper-atures on the microstructure and properties of dissimilar GH4169/IC10 superalloy vacuum electron beam welded joint[J]. Metals,2024,14(3):348

[2] Wang T T, Liu W, Yang S F, et al. Effect of yttrium additions on the high-temperature oxidation behavior of GH4169 Ni-based su-peralloy[J]. Materials,2024,17(11):2733

[3] Li J, Zhou Y, Jiang S C. Research on the control of inclusions in the vacuum induction melting process of GH4169[J]. Iron Steel Vanadium Titanium,2025,46(1):152

(李靖,周揚(yáng),蔣世川.GH4169真空感應(yīng)冶煉過程夾雜物的控制研究[J].鋼鐵釩鈦,2025,46(1):152)

[4] Tao T C, Zang K, Zhu Z Y. Effect of long-term aging on micro-structure and properties of GH4169 alloy[J]. Heat Treat. Met.,2024,49(4):83

(陶天成,臧凱,朱治愿.長期時(shí)效對GH4169合金組織與性能的影響[J].金屬熱處理,2024,49(4):83)

[5] Zheng X, Shi Y Y, Chen Y B. Effect of aging treatment on micro-structure and properties of GH4169 alloy[J]. Heat Treat. Met.,2018,43(6):162

(鄭欣,師玉英,陳玉寶.時(shí)效處理對GH4169合金組織和性能的影響[J].金屬熱處理,2018,43(6):162)

[6] Li X T, Ma Q S, Liu E Y,et al. Order phase transition of HIP nick-el-based powder superalloy during isothermal aging[J]. J. Alloy.Compd.,2025,1010:177269

[7] Le W, Chen Z W, Yan K,et al. Early evolution of δ phase and coarse y" phase in Inconel 718 alloy with high temperature ageing[J].Mater.Charact.,2021,180:111403

[8] Kong Y H,Hu H B, Li D F,et al. Study on grain growth of hot continuous rolled GH4169 superalloy[J]. Rare Met. Mater. Eng.,2012,41(5):877

(孔永華,胡華斌,李東方等.熱連軋GH4169合金的晶粒長大行為[J].稀有金屬材料與工程,2012,41(5):877)

[9] Zan B, Wang Q, Xu N,et al. Effect of heat treatment on micro-structure and hardness of GH4169 alloy[J]. Heat Treat. Met.,2023,48(7):193

(昝斌,王奇,徐寧等.熱處理對GH4169合金組織及硬度的影響[J].金屬熱處理,2023,48(7):193)

[10] Li R Z, Cao Z K, Ou H Y,et al. Effect of solution aging process on microstructure and properties of GH4169 superalloy[J]. Sichuan Metall.,2021,43(4):34

(李榮之，曹征寬，歐紅燕等.固溶時(shí)效工藝對GH4169高溫合金組織和性能的影響[J].四川冶金,2021,43(4):34)

[11] Wang Y, Lin L, Shao W Z, et al. Effect of solid-solution treatment on microstructure and performance of GH4169 superalloy[J].Trans.Mater.Heat Treat.,2007,28(suppl.1):176

(王巖,林琳,邵文柱等.固溶處理對GH4169合金組織與性能的影響[J].材料熱處理學(xué)報(bào),2007,28(增刊1):176)

[12] Liu E Y, Ma Q S, Li X T, et al. Effect of two-step solid solution on microstructure and δ phase precipitation of Inconel 718 alloy[J].Int.J.Miner.Metall.Mater.,2024,31(10):2199

[13] Sundararaman M, Mukhopadhyay P, Banerjee S. Precipitation of the δ-Ni3Nb phase in two nickel base superalloys[J]. Metall.Trans.,1988,19A(3):453

[14] Zhu Q, Chen G, Wang C J, et al. Effect of the δ phase on the ten-sile properties of a nickel-based superalloy[J]. Metals, 2019, 9(11):1153

[15] Yang C. Study on precipitation dissolution behavior of δ phase and high temperature deformation behavior of GH4169 alloy[D]. Har-bin: Harbin Institute of Technology,2007

(楊超.GH4169合金δ相析出溶解及高溫變形行為研究[D].哈爾濱:哈爾濱工業(yè)大學(xué),2007)

[16] Bi D X. Effect of thermal aging on microstructure evolution and low cycle fatigue behavior of GH4169 alloy[D]. Jinan: Qilu Uni-versity of Technology,2024

(畢東暄.熱老化對GH4169合金組織演化及低周疲勞行為的影響研究[D].濟(jì)南:齊魯工業(yè)大學(xué),2024)

[17] Wang Z Y, Zhao Z Y, Bai P K,et al. The microstructure and proper-ty evolutions of Inconel718 lattice structure by selective laser melt-ing[J]. Adv. Compos. Hybrid Mater., 2024, 7(2): 59

[18] Wang J G, Liu D, Wang H P, et al. Precipitation kinetic analysis for δ phases at grain boundary of GH4169 alloy[J]. Rare Met. Ma-ter.Eng.,2019,48(4):1148

(王建國,劉東,王海平等.GH4169合金晶界δ相析出的動(dòng)力學(xué)分析[J].稀有金屬材料與工程,2019,48(4):1148)

[19] Yuan Z J, Liu J S, Zhang S H. Research on precipitation kinetics of δ-phase in GH4169 alloy[J]. J. Shenyang Ligong Univ., 2010,29(2):23

(袁兆靜，劉勁松，張士宏.GH4169合金δ相的析出動(dòng)力學(xué)研究[J].沈陽理工大學(xué)學(xué)報(bào),2010,29(2):23)

[20] Zhang X F, Li H X, Hu Q D, et al. Effect of heat treatment on the microstructure and tensile properties of GH4169 superalloy fabri-cated by selective laser melting[J]. Aeronaut. Manuf. Technol.,2019,62(19):78

(張雪峰,李懷學(xué),胡全棟等.熱處理對激光選區(qū)熔化GH4169高溫合金的組織與拉伸性能的影響[J].航空制造技術(shù),2019,62(19):78)

[21] Zhang Y T, Lan L Y, Zhao Y. Effect of precipitated phases on the mechanical properties and fracture mechanisms of Inconel 718 al-loy[J].Mater.Sci.Eng.,2023,864A:144598

（注，原文標(biāo)題：高溫時(shí)效對GH4169鎳基高溫合金性能的影響_鄭建軍）
